שרף לדגמים גמישים קשיחים

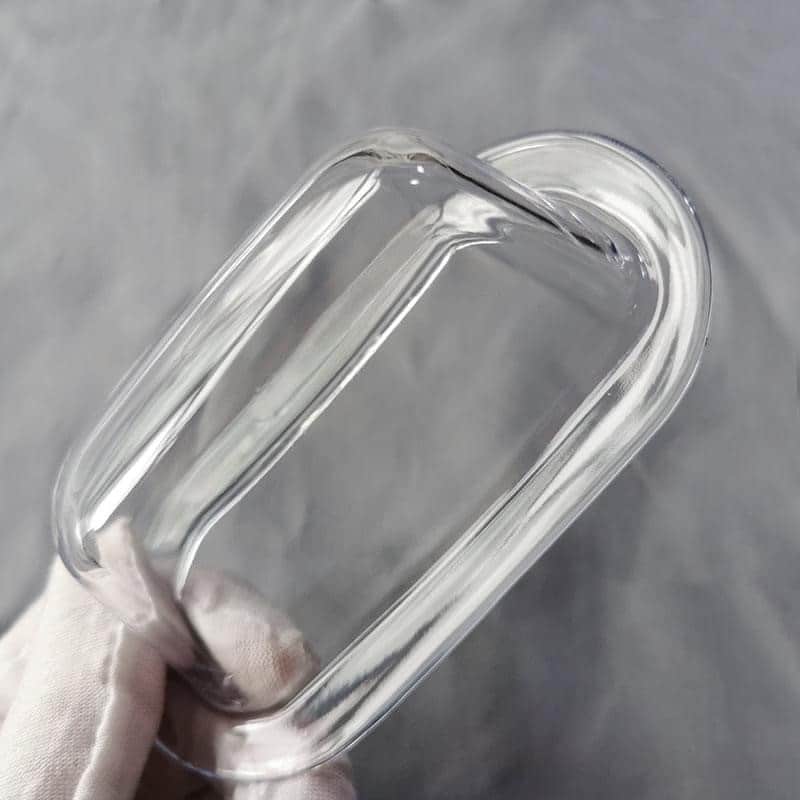

Flexible 80A הוא החומר הרך ביותר עם מגע רך בקולקציה של השרפים הגמישים והאלסטיים שלנו, עם דרומטר שור 80A שמדמה את הגמישות של גומי או TPU. בשרף זה יש איזון בין רכות לחוזק, והוא מסוגל לעמוד בעיוות, גמישות ודחיסה, גם לאחר מחזורי שימוש חוזרים. חומר זה אידיאלי ליישומים שדורשים ריפוד, הדממה וספיגת זעזועים.
יישומים
✅ אנטומיה של סחוסים ורצועות
✅ אטמים, גומיות, מסכות
✅ ידיות, אחיזות ועטיפות
נתוני חומר:
| Material Properties | METRIC | Post-Cured | IMPERIAL | Post-Cured | METHOD |
|---|---|---|---|---|---|
| Tensile Properties | |||||
| Ultimate Tensile Strength | 3.7 MPa | 8.9 MPa | 539 psi | 1290 psi | ASTM D412-06 (A) |
| Stress at 50% Elongation | 1.5 MPa | 3.1 MPa | 218 psi | 433 psi | ASTM D412-06 (A) |
| Stress at 100% Elongation | 3.5 MPa | 6.3 MPa | 510 psi | 909 psi | ASTM D412-06 (A) |
| Elongation at Break | 100% | 120% | 100% | 120% | ASTM D412-06 (A) |
| Shore Hardness | 70A | 80A | 70A | 80A | ASTM 2240 |
| Compression Set | |||||
| (23 °C for 22 hours) | Not Tested | 3% | Not Tested | 3% | ASTM D395-03 (B) |
| (70 °C for 22 hours) | Not Tested | 5% | Not Tested | 5% | ASTM D395-03 (B) |
| Tear Strength | 11 kN/m | 24 kN/m | 61 lb/in | 137 lb/in | ASTM D624-00 |
| Ross Flex Fatigue | |||||
| at 23 °C | Not Tested | >200,000 cycles | Not Tested | >200,000 cycles | ASTM D1052, (notched), 60° bending, 100 cycles/minute |
| at -10 °C | Not Tested | >50,000 cycles | Not Tested | >50,000 cycles | ASTM D1052, (notched), 60° bending, 100 cycles/minute |
| Bayshore Resilience | Not Tested | 28% | Not Tested | 28% | ASTM D2632 |
| Thermal Properties | |||||
| Glass transition temperature (Tg) | Not Tested | 27 °C | Not Tested | 27 °C | DMA |
| Solvent | 24 hr weight gain, % |
|---|---|
| Acetic Acid 5% | 0.9 |
| Acetone | 37.4 |
| Isopropyl Alcohol | 11.7 |
| Bleach ~5% NaOCl | 0.6 |
| Butyl Acetate | 51.4 |
| Diesel Fuel | 2.3 |
| Diethyl Glycol Monomethyl Ether | 19.3 |
| Hydraulic Oil | 1.0 |
| Skydrol 5 | 10.7 |
| Hydrogen Peroxide (3%) | 0.7 |
| Isooctane (aka gasoline) | 1.6 |
| Mineral Oil (light) | 0.1 |
| Mineral Oil (Heavy) | < 0.1 |
| Salt Water (3.5% NaCl) | 0.5 |
| Sodium Hydroxide Solution (0.025% pH 10) | 0.6 |
| Water | 0.7 |
| Xylene | 64.1 |
| Strong Acid (HCl conc) | 28.6 |
| Tripropylene Glycol Methyl Ether (TPM) | 13.6 |
